BEG1K0100
BEG1K0100 是專為滿足V2G、儲能充電、退役電池梯次利用和具有多個能量輸入的微電網中的雙向變換應用而設計的一款雙向交直流變換模塊。具有恒功率電壓范圍寬、高效率、高功率因數、高功率密度、電磁輻射和干擾小、高可靠性等優點，達到國際領先水平。
產品特點
高效節能
恒功率電壓范圍寬：300Vdc~1000Vdc恒功率輸出
超高效率：全SiC設計，峰值效率>97%
高功率密度： 36W/in3 / 49W/in3，節省空間
01
安全可靠
三相無中線交流輸入：消除中線電流過大的風險，同時降低系統成本
能量雙向流動：AC/DC和DC/AC雙向變換，潮流方向變化平滑過渡
高頻變壓器隔離：保障雙向變換模塊的高可靠性
02
智能便捷
全數字化控制：雙DSP設計，高可靠性控制
支持并離網應用：適應各類應用場景
03
廣泛適配
寬交流電壓范圍：260Vac～530Vac，適應各種電網
寬直流電壓范圍：150Vdc~1000Vdc，適配各種動力電池及儲能電池
電磁兼容性能優異： 滿足EN61000-6-1和EN61000-6-3電磁兼容CLASS B要求
04
應用場景

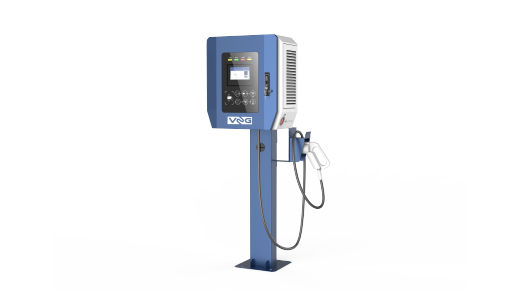

V2G充電樁
光儲超充放系統
參數規格
基本參數
整流模式
逆變模式
其他參數
工作環境
BEG1K0100
基本參數
交流輸入（整流）
260Vac～530Vac； 45Hz～65Hz
直流輸出（整流）
150Vdc~1000Vdc
直流輸入（逆變）
300Vdc~1000Vdc
交流輸出（逆變）
260Vac～530Vac； 320Vac～530Vac時恒功率輸出
轉換效率
滿載效率>96%， 峰值效率>97%
模塊尺寸
84mm（高） ×300mm（寬） ×395mm（深） （不含把手及端子凸出部分）
是否隔離
是
整流模式
穩壓精度
< ±0.5％
效率
滿載效率>96%， 峰值效率>97%
穩流精度
≤ ±1％（輸出負載20％～100％額定范圍）
輸出電壓
150Vdc~1000Vdc
電流范圍
0~100A
額定功率
30kW
電流失真度THD
<5%（50%～100%滿載輸出功率）
功率因數
≥ 0.99（滿載輸出
輸入電壓/頻率范圍
260Vac～530Vac； 45Hz～65Hz
輸入電流范圍
0~48A
額定電壓
380Vac， 3L+PE
逆變模式
輸出功率因數
可設置， 設置范圍0.8～1， -0.8～-1
效率
滿載效率>96%， 峰值效率>97%
額定功率/電流
30kW/40A
THD
< 5％
輸出交流頻率
50Hz/60Hz
輸出交流電壓&輸出功率
260Vac～530Vac； 320Vac～530Vac時恒功率輸出
直流輸出功率
30kW恒功率輸出
直流輸入電壓
300Vdc~1000Vdc
其他參數
尺寸
84mm（高） ×300mm（寬） ×395mm（深） （不含把手及端子凸出部分）
重量
≤16kg
通信方式
CAN 總線
平均無故障時間（MTBF)
>500,000小時
滿足規范
TUV UL/CE
整流和逆變模式切換時間（電池測試）
10mS
工作環境
相對濕度
≤95％RH， 無冷凝
海拔高度
2000m， 2000m以上需要考慮降額使用
冷卻方式
強迫風冷
工作溫度
-40℃～＋75℃， 55℃以上降額使用
