LBG1K0120
LBG1K0120G雙向電能變換模塊采用液冷散熱，防護高，噪聲低，內部高頻變壓器隔離，便于做全液冷儲能系統設計；模塊采用SiC功率器件，能量轉換效率高，功率密度高；模塊直流電壓范圍極寬，滿足儲能電池及動力電池充放電需求。可廣泛應用于各類對產品可靠性，環境友好性要求高的儲能及儲充場景。
產品特點
高效節能
超高效率：全SiC設計，峰值效率>97%
超低待機功耗：＜12W
01
安全可靠
密閉設計：無散熱風扇，不受外部環境影響，可靠性極高
高效散熱：防凝露設計，散熱效果佳，使用壽命長
高頻變壓器隔離：保障雙向變換模塊的高可靠性
02
智能便捷
維護簡單：液冷端子采用快插自閉接口設計，便于維護
支持并離網應用：適應各類應用場景
零噪聲：水泵驅液冷散熱，模塊無風扇，無噪聲
03
廣泛適配
寬交流電壓范圍：260Vac～530Vac，適應各種電網
寬直流電壓范圍：150Vdc~1000Vdc，適配各種動力電池及儲能電池
04
應用場景
全液冷儲能系統

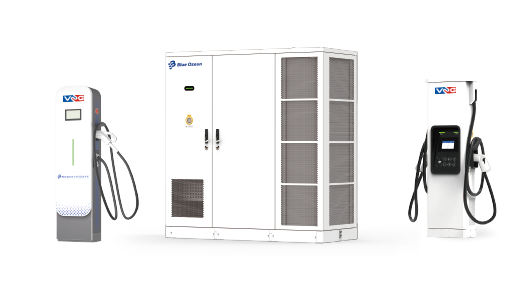

全液冷V2G充電系統

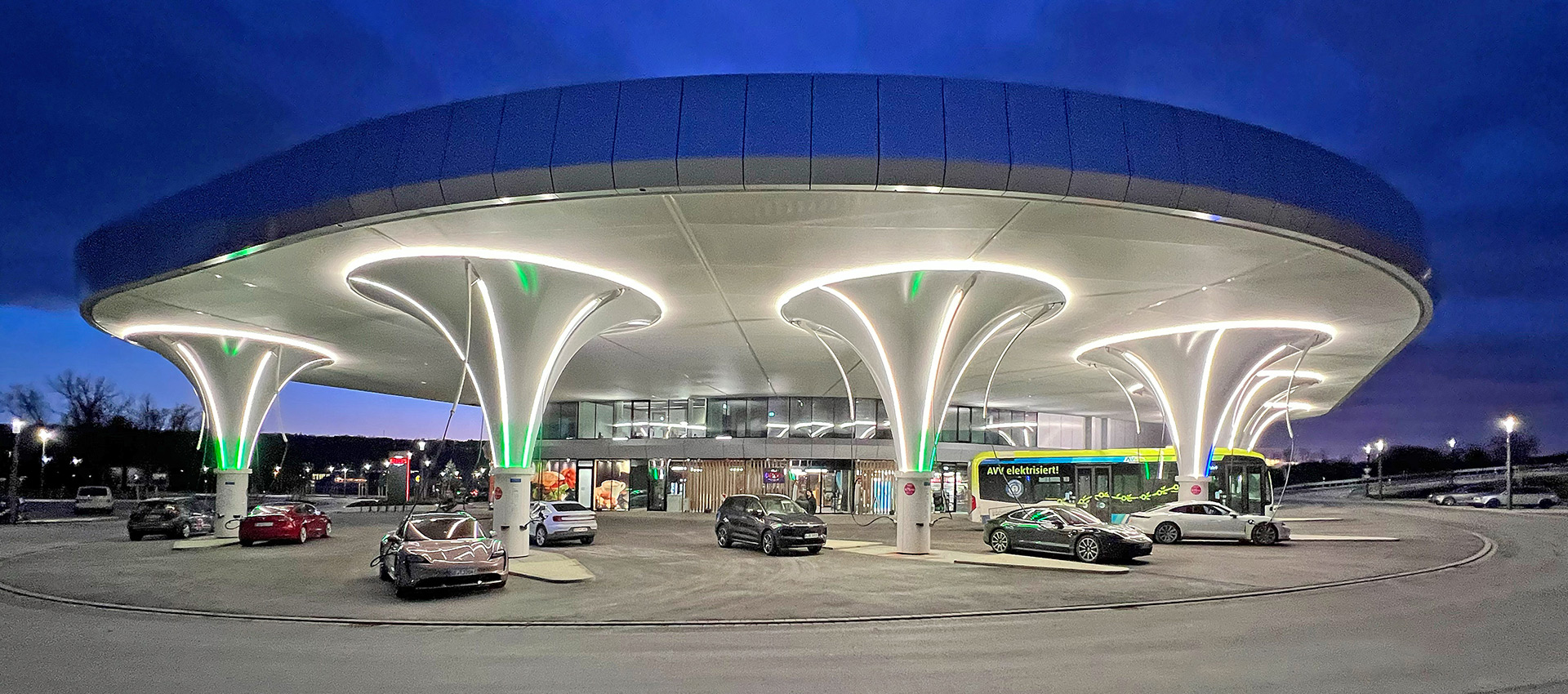

超級充電站
參數規格
基本參數
整流模式
逆變模式
工作環境
其他參數
LBG1K0120
基本參數
交流輸入（整流）
260Vac～530Vac； 45Hz～65Hz
直流輸出（整流）
150Vdc~1000Vdc， 0~117A
直流輸入（逆變）
150Vdc~1000Vdc（并網） /200Vdc~1000Vdc（離網）
交流輸出（逆變）
260Vac~530Vac
轉換效率
滿載效率>96%， 峰值效率>97%
模塊尺寸
123mm（高） ×300mm（寬） ×453mm（深） （不含把手及端子凸出部分）
是否隔離
是
整流模式
電流失真度THD
<5%（50%～100%滿載輸出功率）
輸出電壓/電流范圍
150Vdc~1000Vdc， 0~117A
恒功率電壓范圍
300Vdc~1000Vdc
穩壓精度
< ±0.5％（150Vdc~1000Vdc， 0~20MHz）
穩流精度
≤ ±1％（輸出負載20％～100％額定范圍）
功率因數
≥ 0.99（滿載輸出）
輸入電壓/頻率范圍
260Vac～530Vac； 45Hz～65Hz
額定電壓
380Vac， 3L+PE
額定功率
35kW
逆變模式
輸出功率因數
設置范圍0.8~1， -0.8~-1
額定功率
35kW
THD
< 5％
輸出交流電壓
260Vac~530Vac
接線方式
3L+PE/并網， 3L+N+PE/離網
最大電流
117A
直流輸入電壓
150Vdc~1000Vdc（并網） /200Vdc~1000Vdc（離網）
工作環境
相對濕度
≤95％RH， 無冷凝
海拔高度
2000m， 2000m以上需要考慮降額使用
冷卻方式
液冷
工作溫度
-40℃～＋75℃， +60℃以上降額使用
其他參數
尺寸
123mm（高） ×300mm（寬） ×453mm（深） （不含把手及端子凸出部分）
重量
≤30kg
轉換效率
滿載效率>96%， 峰值效率>97%
通信方式
CAN 總線
平均無故障時間（MTBF)
>500,000小時
滿足規范
TUV CE/UL
整流和逆變模式切換時間（電池測試）
10mS
